GWASY-H型機組式凹版印刷機，采用先進的七電機四段閉環張力控制系統，張力自動換卷動作程序等均由德國西門子PLC和人機界面進行控制。高速工作狀態下自動接換料，整機結構精巧，造型美觀，適用于各種薄膜材料印刷。（七電機矢量控制四段閉環張力控制系統，由日本騰倉氣缸+ABB電機+日本安川變頻器+德國西門子PLC） 本機印刷速度120-170 米/分，機械速度180米/分。
承印材料
1、聚丙烯膜OPP/BOPP/CPP15-60微米 5、聚氯乙烯薄膜PVC/PO/PVDC 40-70微米
2、聚酯薄膜PET 12-60微米 6、組合層膜 達150g/m3
3、尼龍膜PA 15-60微米 7、組合層壓膜 達150g/m3
4、玻璃紙CELLOPHANE 20-30微米 8、聚乙烯膜 PE 60-100微米
主要結構和特點:
1. 放卷部：雙工位翻轉，更換快捷，采用七電機控制張力,高速不停機換料,全自動張力控制器控制放卷張力、節約時間、提高效率，零速差換卷，張力穩定、廢品率低。
2. 張力控制：整機張力全封閉控制，張力控制精度高，升降速不影響張力
3. 印刷部:采用無軸氣動錐頂裝版形式.換版省時方便
4. 干燥系統:恒溫控制熱風循環系統和廢氣抽排裝置,熱源可二次利用.氣動開合,冷風風冷裝置、加裝水冷裝置,二次回風采用節約能源，整箱內負壓設計，防止熱風外流。烘箱長度1.8米
5. 印刷：導軌上下直壓式壓印輥，壓力大，壓位準確，離合壓不改變料長，不改變張力，刮刀調節可營造最好的刮刀位置角，停機時可鎖定壓印輥裝置，高精度封閉式浸油潤滑齒箱。
6. 雙絲桿套色機構,各機組由獨立同步電機控制,可迅速修正套色誤差.
7. 收卷:高速不停機換卷、節約時間、提高效率，零速差換卷、張力穩定、廢品率低，回轉架自動翻轉定位.整機由PLC控制（接換材料10左右）
8. 主傳動部：低速滿負荷起動，自動增速，與各電機相應控制，整機一致。
9. 光電套準:全自動科賽電腦套準裝置和電腦靜止檢測畫面。
主要技術參數 :
|
型號 |
GWASY-600H（8色） |
GWASY-800H（8色） |
GWASY-1000H（8色） |
GWASY-1200H（8色） |
|
印版直徑 |
100-320mm |
100-320mm |
100-320mm |
100-320mm |
|
印刷寬度 |
600mm |
800mm |
1000mm |
1200mm |
|
放卷直徑 |
800mm |
800mm |
800mm |
800mm |
|
收卷直徑 |
800mm |
800mm |
800mm |
800mm |
|
印刷速度 |
130-170米/分 |
130-170米/分 |
130-170米/分 |
130-170米/分 |
|
套印精度 |
≤0.1mm |
≤0.1mm |
≤0.1mm |
≤0.1mm |
|
烘干方式 |
電加熱(或蒸汽或油) |
電加熱(或蒸汽或油) |
電加熱(或蒸汽或油) |
電加熱(或蒸汽或油) |
|
機器功率 |
110kw |
130kw |
150kw |
170kw |
|
機器重量 |
24000KG |
26000KG |
28000KG |
30000KG |
|
外型尺寸 |
15900*2700*2800mm |
15900*2800*2800mm |
15900*2900*2800mm |
15900*3100*2800mm |

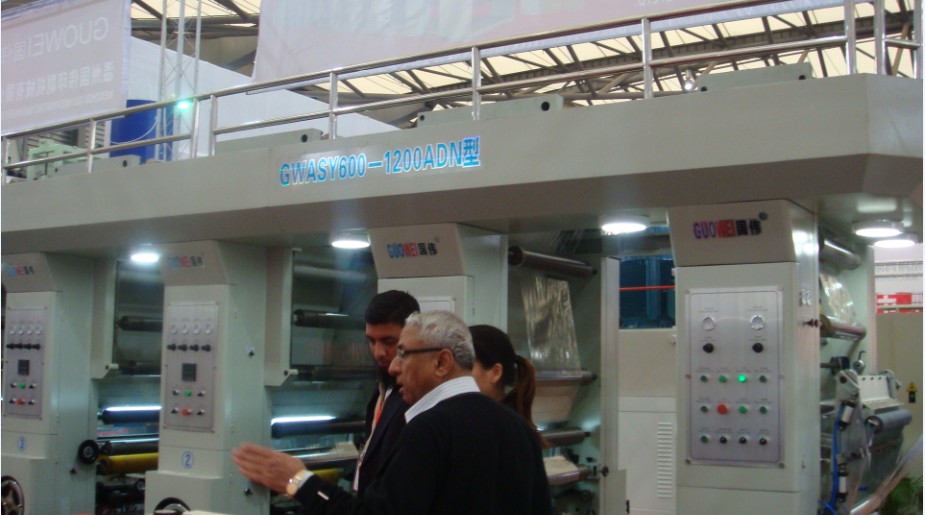

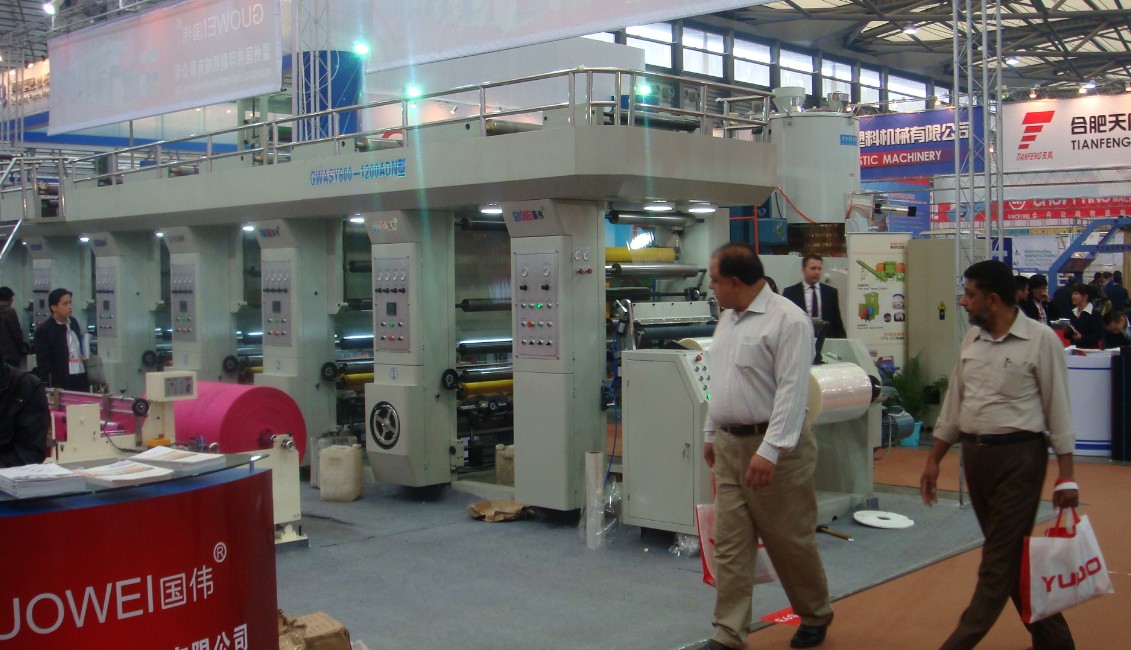

上海展會實拍圖：

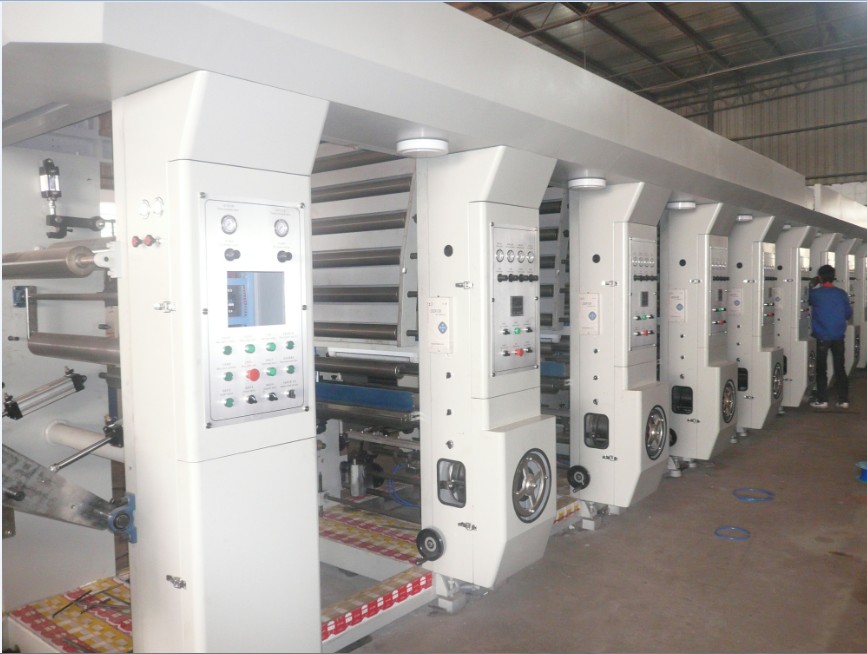

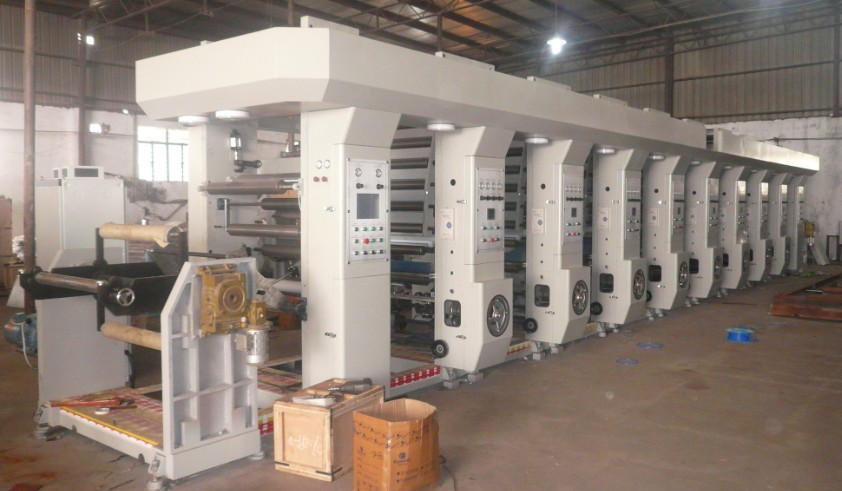

車間實拍圖：
